Inmeetinstructies van Mijnhoutenjaloezieen.nl
Goed om te weten, voordat je gaat meten
Houd rekening met vensterbanken en verwarmingsbuizen.
Houd rekening met naar binnendraaiende ramen en/of deuren en uitstekend raam- en/of deurbeslag.
Kijk goed of er geen sierstrip, plint of ander obstakel in de weg zit op de plaats waar je de raamdecoratie gaat monteren.
Houd voldoende afstand van het raam als dit gevoelig is voor thermische breuk
Meet enkel in wanneer de maten niet meer veranderen door bijvoorbeeld stucen of het plaatsen van een vloer.
In dit document vind je inmeetinstructies voor: IN de dag, OP de dag, meerdere producten naast elkaar, draaikiepramen, erkers met rechte hoeken en erkers met schuine
hoeken.
Stap 1 Bepaal de plaatsing van de raamdecoratie
Voordat je begint met inmeten is het belangrijk om te bepalen hoe je raamdecoratie gaat monteren.
Je kunt kiezen voor plaatsing IN de dag en plaatsing OP de dag. De manier van plaatsen heeft invloed op het inmeten.
Bepaal de plaatsing en volg de bijpassende stap voor de juiste inmeetinstructies.
Optie 1: IN de dag
Hierbij komt de raamdecoratie
tussen twee muren of in
het kozijn te hangen.
Meet de breedte binnen het kozijn op 3 punten: boven, midden en onder.
De bestelmaat = smalst gemeten maat -1 cm.
2) Hoogte meten
Meet de hoogte binnen het kozijn op 3 punten: links, midden en rechts.
Houd de langste maat aan voor de jaloezieën.
stap 2b: OP de dag
(op de muur/over het kozijn heen)
1) Breedte meten
Meet de breedte van het raam + de gewenste overlap. Dit is de bestelmaat.
2) Hoogte meten
Hoogte gemeten vanaf het punt dat je de raamdecoratie ophangt tot waar de raamdecoratie moet eindigen. Deze maat is inclusief bovenbak.
Let op: Houd rekening met bovenbak en de pakkethoogte, zodat naar binnendraaiende ramen/deuren probleemloos
kunnen openen en sluiten wanneer de raamdecoratie is opgetrokken. De pakkethoogte vind je op onze website
onder het kopje ‘‘technische gegevens’’ op de productpagina.
Meerdere producten naast elkaar? Zo bepaal je de breedte
Ga je meerdere producten naast elkaar hangen? Volg dan de onderstaande stappen om de breedte te bepalen.
Markeer op alle kozijnstijlen het middelpunt.
Meet de strakke breedte maat van markeer- tot
markeerpunt op 3 plaatsen, noteer de smalst gemeten
maat en haal hier 1 cm vanaf. Deze breedtemaat vul je in op de website.
Herhaal bovenstaande stappen voor elk raam
Inmeetinstructies voor draaikiepramen
Draai kiep raam, standaard montage.
Draai kiep raam, montage met klemsteunen.
Let op: Geschikt voor de volgende vormen van raamdecoratie: 25 mm en 50mm houten/aluminium jaloezie met zijgeleiding.
Het opmeten van een draaikiepraam is een nauwkeurige aangelegenheid. Er bestaan twee vormen van montage.
Zorg dat je de inmeetinstructies volgt die in jouw situatie van toepassing is.
Optie 1: Standaard montage
Montage door middel van boren/schroeven. Geschikt voor houten en aluminium draaikiepramen.
Optie 2: Montage met klemsteunen
Montage door middel van klemsteunen. Geschikt voor kunststof draaikiepramen.

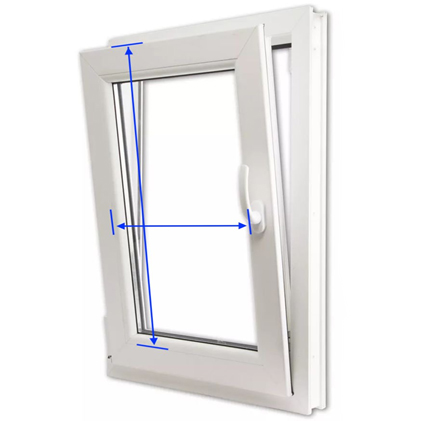

Optie 1: Standaard montage
Standaard montage door middel van boren/schroeven.
Geschikte oplossing voor draaikiepramen van hout en aluminium.
1) Breedte meten
Meet tegen de klink tot de buitenkant van de glaslat. Dit is de bestelmaat.
2) Hoogte meten
Meet de bovenkant van het openslaande deel tot onderzijde glaslat.
Dit is de bestelmaat. Deze maat is inclusief de bovenbak.
Kies bij de stap “Extra opties” voor zijgeleiding wanneer dit niet standaard op het gekozen product zit.
Optie 2: Montage met klemsteunen
Geschikte oplossing voor draaikiepramen van kunststof.
Let op: Controleer bij een kunststof draaikiepraam vooraf of je boven en onder minimaal 2,5 cm ruimte heeft tussen het
openslaande gedeelte en vensterbank/kozijn (zie afbeelding, oranje aanwijzing )
Wanneer je deze ruimte niet hebt, is montage met klemsteunen niet mogelijk!
1) Breedte meten
Meet tegen de klink tot de buitenkant van de glaslat. Dit is de bestelmaat.
2) Hoogte meten
Zet het raam open en meet de totale hoogte van het openslaande deel.
Dit is de bestelmaat. Deze maat is inclusief de bovenbak.
Kies bij de stap “Extra opties” voor zijgeleiding wanneer dit niet standaard op het
gekozen product zit. Kies hier ook voor de optie klemsteunen.
Inmeetinstructies voor erkers
Wil je de raamdecoratie ophangen in een erker? Hieronder zie je de stappen voor het inmeten van een erker met
rechte hoeken (optie 1). Heb je een erker met schuine hoeken? Volg dan de stappen van optie 2.
Let op:
Houd er rekening mee dat je open ruimtes krijgt tussen de producten.
I.v.m. de bediening raden wij een vrijhangend top down bottom up systeem af in een erker met rechte hoeken.
Het inmeten van erkers kan lastig zijn, kom je er niet uit of twijfel je? Maak dan gebruik van onze inmeetservice
Optie 1: Erker met rechte hoeken
Maak een keuze voor optie A of optie B, zoals in de afbeelding hiernaast weergegeven.
Meet de strakke breedte op drie plaatsen van raamzijde 1.
Noteer de smalst gemeten maat en haal hier 1 cm vanaf.
Dit is de bestelmaat.
Meet de hoogte op drie plaatsen van raam 1 en noteer de
langste maat voor de jaloezieën.
Meet de strakke breedtemaat op drie plaatsen van raamzijde 2.
Noteer de smalst gemeten maat en haal hier de juiste speling
vanaf (zie tabel hieronder)
Meet de hoogte op drie plaatsen van raam 2 en noteer de
langste maat voor de jaloezieën.
TABEL: Aan te houden speling per product
16mm & 25mm Jaloezie - 3,5 cm | 50mm Jaloezie - 7,5 cm | 70mm Jaloezie - 8,5 cm
Optie 2: Erker met schuine hoeken
Knip een aantal stukken papier uit in de
dieptemaat van de bovenbak (incl. afdeklat,
beugel en speling). Houdt hiervoor de maten
aan die aangegeven zijn in de tabel hieronder
Plaats in iedere hoek de stukken papier, zoals
weergegeven in de illustratie (grijze vlakken).
Zorg dat de stukken elkaar niet raken.
Meet bij ieder raam de breedte inclusief papier
en noteer deze. Haal hier 0,7 cm speling af.
Meet van ieder raam de hoogte op drie
plaatsen en noteer voor de jaloezieën de langste hoogtemaat.
TABEL: Houdt deze maten aan voor de stukken papier
16mm & 25mm Jaloezie - 3,5 cm | 50mm Jaloezie - 7,5 cm | 70mm Jaloezie - 8,5 cm
